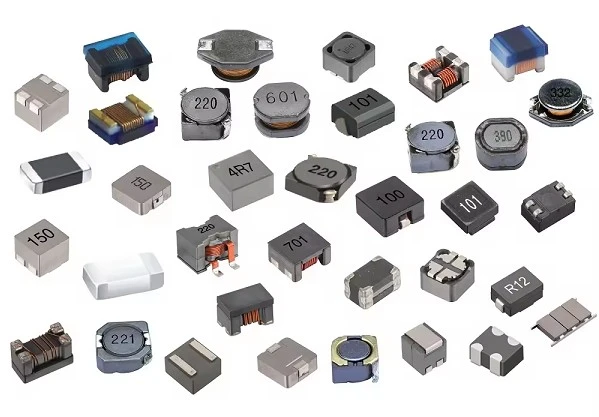

Pinta-asennettavat induktorit

1. Monisuojapakkaus, joka tekee tuotteesta turvallisen kuljetuksessa;
2. Täysin tuotevalikoima, räätälöityjä malleja on saatavana;
3. Suojatut induktorit, jotka on koottu yhtenäisellä hallintajärjestelmällä, tasainen sähköinen suorituskyky;
4. Lyijyttömät tuotteet, jotka ovat RoHS- ja REACH-yhteensopivia.

Lähetä kysely

Lataa

Keskustele nyt

Kuvaus

SMD power inductor

Pinta-asennuskelat tarjoavat todistettua suorituskykyä edulliseen hintaan. Niillä on korkea kyllästysvirta, korkea energiavarasto ja pieni vastus. Magason valmistaa täydellistä valikoimaa tehoinduktoreja, mukaan lukien tehonsyöttökelat, SMD-tehoinduktorit, suurvirtakelat, suuritehoiset induktorit, pintaliitoskelat ja muut tehoinduktorit vaativat piirit. Magasonin pinta-asennettavilla induktoreilla on laaja induktanssialue, alhainen tasavirtaresistanssi ja korkeat virta-arvot, joita tarvitaan teollisuussovelluksissa.

Pinta-asennettavat induktorit SDR-sarja ovat suojaamattomia pinta-asennettavia sähkökomponentteja, jotka ovat neliömäisiä, soikeita ja pyöreitä eri tarpeisiin sopiviksi. Pinta-asennuskeloja käytetään teholohkoissa tehonkäsittelyyn ja suodatukseen. Pinta-asennettavat kelat tuottavat vähän päästöjä ja ovat markkinoiden ympäristöystävällisempiä keloja.

Ominaisuudet

Matala profiili erittäin tehokas avaruussovelluksissa.
Korkea energian varastointi ja erittäin alhainen vastus.
Pakattu kohokuvioituun teippiin ja sitä voidaan käyttää automaattisessa asennuskoneessa.

Sovellus

Tehokuristin videonauhureita, LCD-näyttöjä, kannettavia tietokoneita, viestintää, laitteita, toimistoautomaatiota ja muita elektronisia laitteita varten.
Ihanteellinen VTR-, OA-laitteiden, digitaalikameran, LCD-television kannettavan PC:n jne. virtalähteenä DC-DC-muuntimena.

SDR inductor SDR inductor drawing

Sarja	Mitat (mm)
Sarja	A Max	B MAX	C Max	D Max	E viite.	F Viite.	G Viite.	H Viite.	I viite.	J viite.
SDR1608	6.60	4.45	2.92	3.94	1.27	1.02	4.32	1.40	3.50	4.00
SDR3308	12.95	9.40	3.50	8.38	2.54	2.54	7.62	2.90	3.00	7.30
SDR3316	12.95	9.40	5.21	8.38	2.54	2.54	7.62	2.90	3.00	7.30
SDR3340	12.95	9.40	11.43	8.38	2.54	2.54	7.62	2.90	3.00	7.30
SDR5022	18.54	15.24	7.11	12.70	2.54	2.54	12.7	2.90	3.00	12.4
