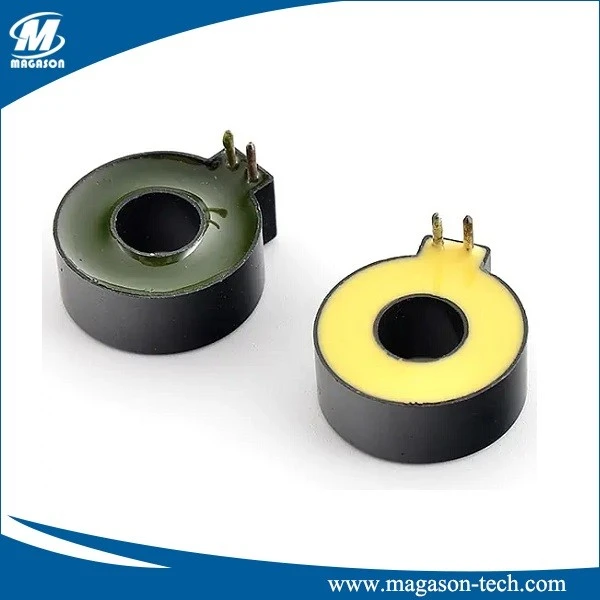

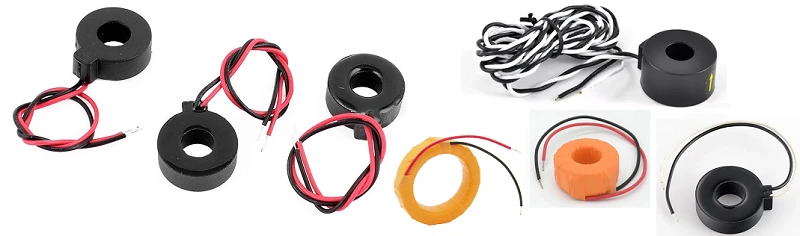

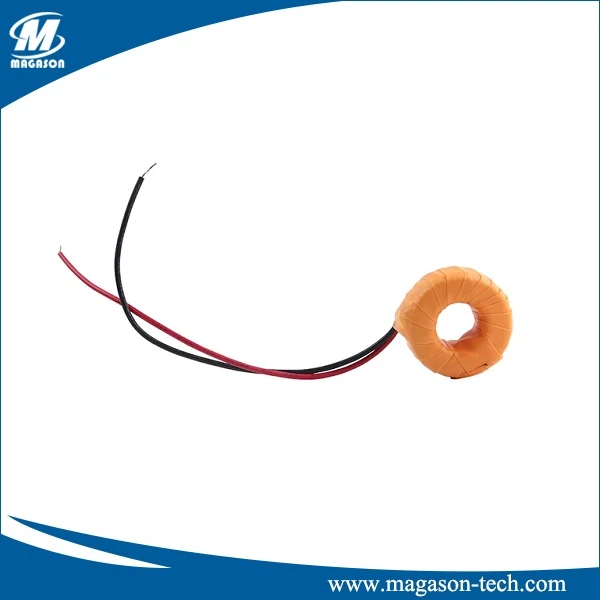

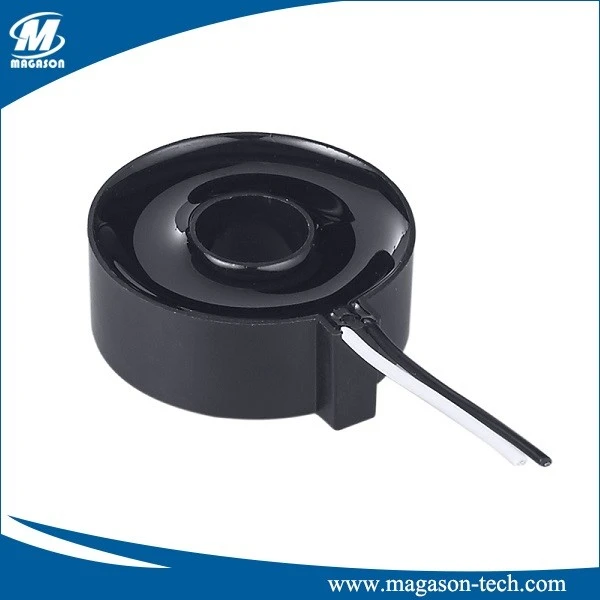

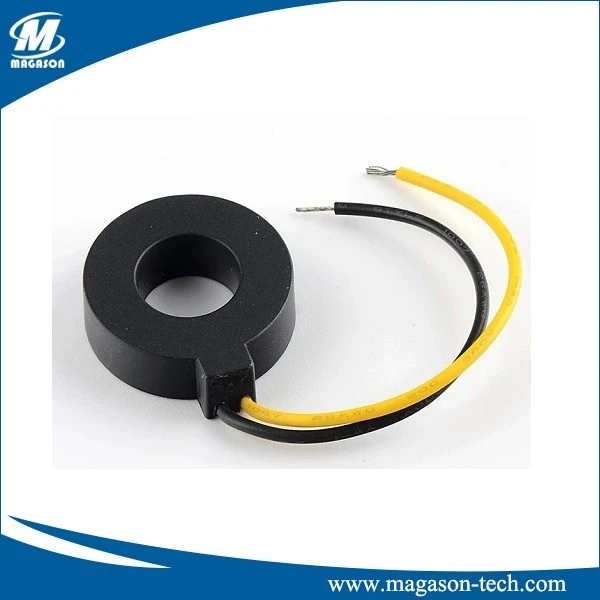

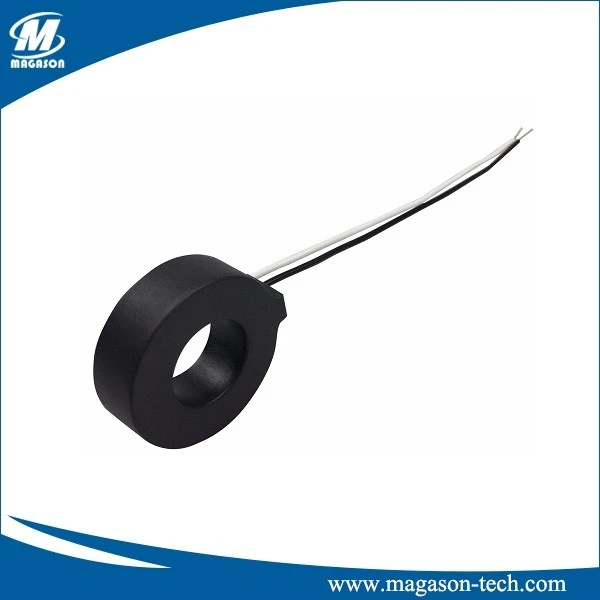

ZCT-virtamuuntaja on kompakti muotoiltu, nollavaiheinen virtamuuntaja. Nämä moduulit on suunniteltu parantamaan sähköiskun ehkäisyn herkkyyttä, kompaktisuutta ja painoa. Niissä on laminoitu rautaydin ja ne ovat RoHS-yhteensopivia. ZCT-virtamuuntajien tyypillisiä sovelluksia ovat sähköiskun esto maavuotokatkaisimilla, oikosulkureleillä ja maasulkukatkaisimilla.
ZCT-virtamuuntaja on differentiaalianturia, joka ohjaa sekä linja- että maadoitetut nollajohtimet CT-aukkoon muodostamaan nollavaihesekvenssin, jos linjalla on vuotovirta tai vikavirta. Joten sitä kutsutaan nollavaihevirraksi herkkyysvirtana, joka erotetaan ensiövirrasta. Magason CT:iden arvokas etu on minimaalinen kohina, jonka ansiosta CT havaitsee erittäin alhaisen virran ja lähes nollakuorman siirtymän hiusneulatestiympäristössä. Se tarkoittaa, että CT-lukuherkkyyteen, kykyyn lukea hyvin minimaalista virtaa, ei juurikaan vaikuta. Siksi niitä käytetään maasulkukatkaisijassa, laitteiden vuotopiirin katkaisijassa, jonka nimellisherkkyys on alle 5 mA tai 6 mA, ja maavuotokytkimissä, joiden nimellisherkkyysvirta on 15 mA tai 30 mA.
| Osanumero | Nimellinen ensisijainen virta (A) | Käännöksiä | DCR(Ω) | Vmax | Taajuus |
| Yleiskäyttöinen pystysuuntainen piirilevyvirtamuuntaja | |||||
| ZCT401-1000 | 10 | 1000:1 | 4.9 | 1.5 | 20-1KHz |
| ZCT410-1000 | 20 | 1000:1 | 41 | 2.1 | 20-1KHz |
| ZCT420-1000 | 50 | 1000:1 | 22 | 3.8 | 20-1KHz |
| ZCT448-2000 | 50 | 2000:1 | 106 | 10.2 | 20-1KHz |
| ZCT449-1000 | 50 | 1000:1 | 35 | 6.8 | 20-1KHz |
| ZCT449-2000 | 75 | 2000:1 | 83 | 12.8 | 20-1KHz |
| ZCT450-1000 | 100 | 1000:1 | 21 | 10.7 | 20-1KHz |
| ZCT450-2000 | 200 | 2000:1 | 73 | 14.6 | 20-1KHz |
OMINAISUUDET
- Korkea herkkyys
- Kompakti ja kevyt
- Laminoitu rautaydin
- RoHS-yhteensopiva
SOVELLUKSET
- Sähköiskun ehkäisy
- Maavuodon katkaisijat
- Oikosulkurelet
- Maasulkukatkaisijat
