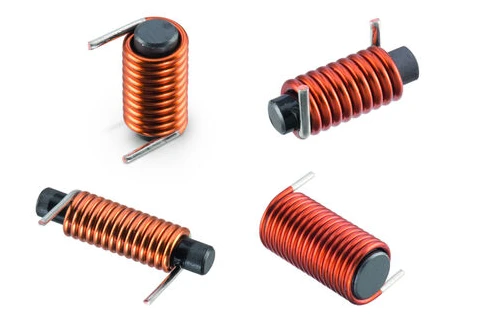

Tangan induktorin on tarkoitus tuttua emaloitu kuparilanka sauvan muotoisella magneettisella ytimellä, ja nastat on tinoitava. Korkean virran, matalan kestävyyden suunnittelu on hyväksytty korkean virran piirilevyn aiheuttaman hetkellisen virranmuutoksen lievittämiseksi, kun kuorma kytketään päälle tai pois päältä, ja se toimii suojauksena.
Ferriittitangon induktorikelat palvelevat erilaisia tarkoituksia. Ne valmistetaan käämityksellä johtavia materiaaleja magneettisen ytimen ympärillä, kuparilanka on edustava esimerkki. Magneettinen ydin voidaan poistaa tai korvata ferromagneettisilla materiaaleilla. Materiaalit, joilla on korkeampi läpäisevyys kuin ilma, voivat rajoittaa sähkömagneettisen kentän tiiviimmin induktorielementin ympärille, lisäämällä siten induktanssia.
Meillä on tuhansia tyylejä, suuri määrä hyllyä, magneettisen sauvan induktanssin erilaisia parametreja voidaan räätälöidä, ja pakkaus voidaan lisätä UL-kotelolla kysynnän mukaan.
Ominaispiirteet
- Korkea virran kyky
- Erittäin luotettava mekaaninen suunnittelu
- Erittäin korkea magneettinen kylläisyys
- Käyttölämpötila jopa +150 ºC
- Automotive hyväksytty
|
Osa Määrä |
L u H |
Testata Freq MHZ |
DCR mΩ Max |
Irms Max A |
ISAT Max A |
Mitat | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| Sauva 0312-1 r8m | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| Sauva 0320-4 r7m | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| Sauva {{0}} r0m | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| Sauva {{0}} r0m | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| Sauva 0420-1 r8m | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| Sauva 0425-4 r7m | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| Sauva {{0}} r0m | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| Sauva {{0}} r0m | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| Sauva 0425-120 m | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Sovellukset
- Vakiosuodatinsovellukset
- EMC -tukahdutus moottorivetojärjestelmissä
- Kaikessa infotainment Systems -sovelluksessa
