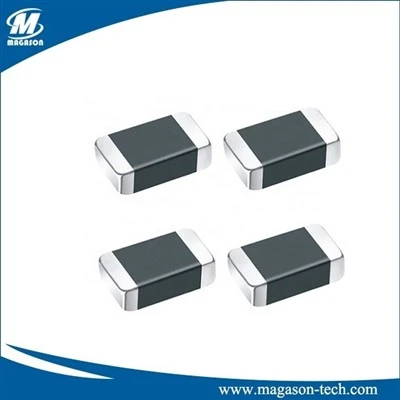

Voit mallintaa ferriittisirun induktoria yksinkertaistetuksi piiriksi, joka käsittää vastukset, induktorit ja kondensaattorit. Tyypillisesti ferriittihelmet jakautuvat kolmeen vastekategoriaan: induktiivinen, resistiivinen ja kapasitiivinen. Korkean taajuuden kohinan, kuten sähkömagneettisten häiriöiden (EMI) suodatussovelluksen, suodattamiseksi sinun tulisi ottaa helmi ottaa käyttöön piirin resistiiviselle alueelle. Laite toimii vastuksena, estäen korkeataajuisen kohinan ja häviää sen lämmönä.
Kun valitset ferriittisirun induktoria suuritehoisille sovelluksille, sinun on otettava huomioon suodattimen kaistanleveys ja komponentin impedanssiominaisuudet DC-bias-virran suhteen. Muista, että kuormitusvirta ferriittihelmillä virtalähteen suodatussovelluksessa ei ole nolla milloin tahansa. Lisäksi kaikissa näissä parametreissa tapahtuu merkittävä muutos, kun tasavirtapoikkeamavirta kasvaa nollasta. Ydinmateriaalin kylläisyys alkaa DC -esijännitteen lisääntymisestä vähentäen huomattavasti helmen induktanssia.
Tuotteen tunnistaminen:
SRGB 0805 – 101 T
a b c d
V: Sarjan nimi
B: Tuotteen mitat
C: Impedanssi (100: 10Ω; 101: 100Ω; 102: 1000Ω)
D: Pakkaustyyli (T: Tap -nauhoitus B: Bulk)
Ominaisuus:
- Monikerroksinen monoliittinen rakenne tuottaa korkean luotettavuuden.
- Erinomainen juotavuus ja lämmönkestävyys joko virtaukselle tai palautukselle.
- Huomattava EMI -tukahduttaminen laajalla taajuusalueella
Sovellus:
- Melun tukahduttaminen digitaalisissa laitteissa, kuten tietokone ja sen oheislaitteet, DVD, kamera, OA, jne.
| Tyyppi | Mitat (mm) | |||
| L | W | T | a1 a2 | |
| 0603 | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.15±0.05 |
| 1005 | 1.00±0.15 | 0.50±0.15 | 0.50±0.15 | 0.25±0.10 |
| 1608 | 1.60±0.15 | 0.80±0.15 | 0.80±0.15 | 0.30±0.20 |
| 2012 | 2.00±0.20 | 1.25±0.20 | 0.85±0.20 | 0.50±0.30 |
| 3216 | 3.20±0.20 | 1.60±0.20 | 0.90±0.20 | 0.50±0.30 |
Chip -helmien parametrit sisältävät pääasiassa:
- Alkuperäinen magneettinen flux (U -arvo)
- Curien lämpötila
- Toimintataajuus
