Rautajauhe -ytimiä käytetään yleisesti tehon muuntamisessa, linjasuodatinsovelluksissa ja radiotaajuussovelluksissa. Usein rautajauhe -ytimet korvaavat ferriittiydintä. Ferriittiydämillä on korkea läpäisevyys, joten se tarvitsee ilmakuilun tämän läpäisevyyden vähentämiseksi. Tällä lentoliikenteellä on virranhäviöiden haitta, mikä johtaa kuuman pisteen riskiin.
Rautajauheydämet eivät tarvitse ylimääräistä ilmakuilua. Rautajauheen ytimien ominaisuudet vähentävät tehonmenetystä. Lisäksi ferriittimydämissä kyllästymisvuon tiheys on noin 400 mt ja laskee lämpötilan kanssa. Rautajauheykkeissä on kyllästymisvuon tiheydet yli 1T.

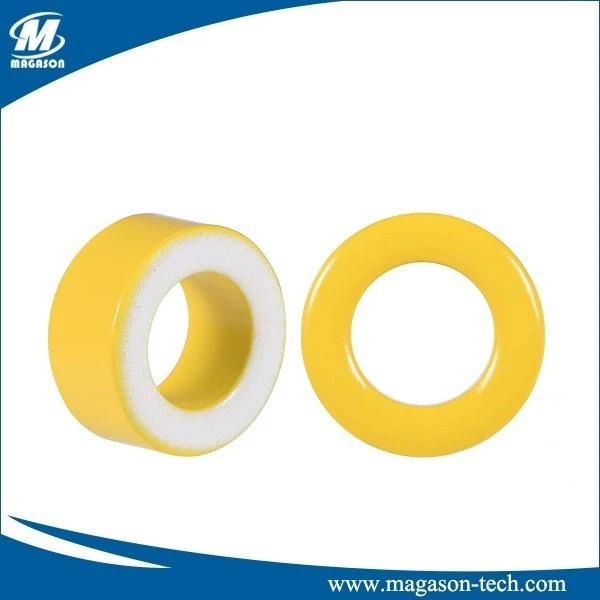

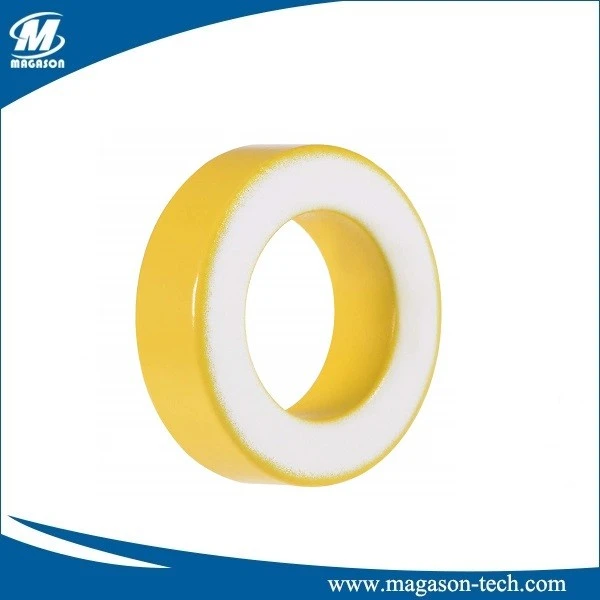

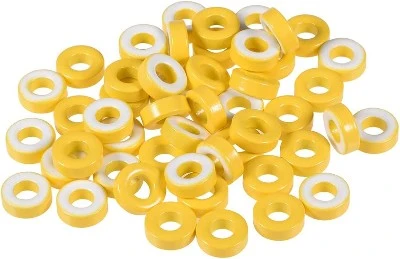

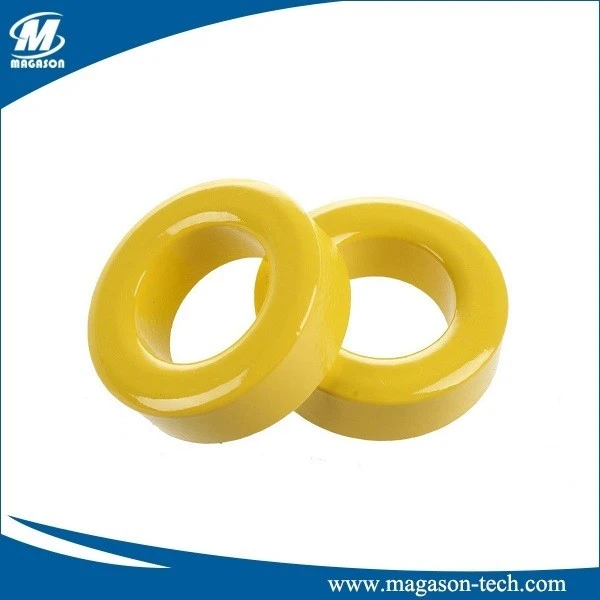

-26 materiaali
- Karbonyylirautajauhe sekoitusmateriaali
- Ihanteellinen, kustannustehokas monenlaisten tehonmuutos- ja linjasuodatinsovelluksiin
- Korkea läpäisevyys ihanteellinen PFC -tukehtumiseen<50 KHz
- Läpäisevyys 75 μ
- Yksi laajimmin määritellyistä tehonmuuntamismateriaaleista
Tuotteen tunnistaminen:
Ei.Kt 50 - 52 B
a b c d
V: Toroidiset ytimet
B: Ydinkoko (tuumaa)
C: Materiaali
D: Korkeus
| Materiaaliseoksen numero | Viite läpäisevyys (μE) | (+Ppm\/ aste) Temp. Coef. perma |
Läpäisevyys tasavirta -bias HDC: n kanssa =50 oersteds@10kHz | Värikoodi | |
| %μ0 | μ Tehokas | ||||
| -1 | 20 | 280 | / | / | Sininen\/syaani |
| -2 | 10 | 100 | 100 | 10 | Punainen\/harmaa |
| -2/93 | 10 | 100 | 100 | 10 | Harmaa\/punainen |
| -3 | 35 | 370 | / | / | Harmaa\/syaani |
| -6 | 8.5 | 35 | / | / | Keltainen\/syaani |
| -7 | 9.0 | 30 | / | / | Valkoinen\/syaani |
| -8 | 35 | 300 | 91 | 32 | Keltainen\/punainen |
| ... | ... | ||||
Piirteet
- Korkea maksimivuon tiheys
- Alhaiset kustannukset
- Suuri energian varastointikapasiteetti
Sovellukset:
- Korkeataajuuskappaleet
- Lähtökohteet virtalähteiden vaihtamiseen
- Suoritettuja EMI -melusuodattimia
