Monet kondensaattoreita käyttävät melunvaimennuskomponentit ovat tehottomia ilman vakaata maadoitusta. Ferriittikuristimen pidike voi vaimentaa melua ilman maadoitusta.
Kun kaapeli kuljetetaan ferriittikuristimen pidikkeen läpi, kaapeli synnyttää magneettikenttiä. Magneettikentät keskittyvät ytimen sisään, koska ferriitti voi vetää puoleensa magneettivuon. Konsentroitu magneettinen energia muunnetaan lämmöksi ja haihdutetaan ferriitin magneettisen häviön vaikutuksesta, mikä estää emission meluna.
Kuinka vähentää EMI:tä käyttämällä ferriittikuristimen pidikettä?
Ferriittisydän voi olla hieman hankala, minkä vuoksi on tärkeää ensin ymmärtää niiden taustalla oleva teoria. Useimmat elektroniset komponentit ovat lähinnä plug and play; ferriitit on kuitenkin suunniteltava järjestelmääsi. Kun tunnet teorian, on aika siirtyä käytännön käyttötarkoituksiin, kuten LC-suodattimiin, maa- ja tehotaajuustason erotteluun ja lähdekohinan suodatukseen.
Jos komponentit ovat meluisia, voit käyttää ferriittikuristimen pidikettä eristääksesi niin monta niistä kuin haluat. Oletettavasti sinulla on ohituskondensaattorit jokaiselle digitaaliselle IC:lle, joten ferriittihelmien lisääminen muodostaa edellä mainitun LC-suodattimen. Nämä ferriittikuristimet vaimentavat komponenteista tulevaa melua ja auttavat pitämään piirisi erossa EMI:stä.
| Mitat (mm) |
Paino (g) |
||||
| A | C | D | |||
|
13 |
3.5 | 25 | 8 | ||
|
13 |
5 | 25 | 8 | ||
| 16 | 7 | 30 | 12 | ||
| 19 | 9 | 35 | 20 | ||
| 23 | 13 | 36 | 28 | ||

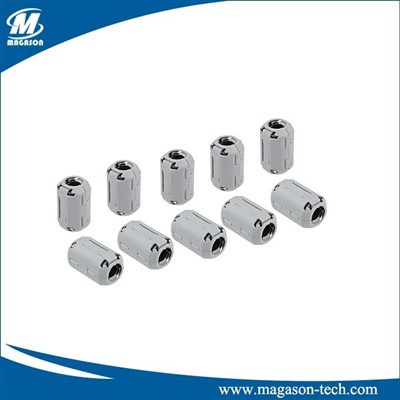

Autoluokkainen Clip on ferriittirikastin, jolla on erinomainen lämmönkestävyys. Clip on ferriittirikastin koostuu nailonisesta muovikotelosta ja kahdesta puoliferriittisydämestä. Se voidaan kiinnittää kaapeliin helposti, joten olemassa olevaa kaapelia ei tarvitse katkaista ensin ja se voidaan irrottaa kaapelista vahingoittamatta. Tämän ominaisuuden ansiosta ferriittikuristin voidaan asentaa tuotteiden kokoonpanon jälkeen vaimentamaan kaapeleiden korkeataajuista melua ja säästämään aikaa ennen markkinointia.
- Kiinnitä ferriittirikastin, joka on suunniteltu helppoon asennukseen päätettyihin kaapeleihin;
- Muovisessa kotelossa on hihnaohjaimet, jotka estävät ferriitin liukumisen kaapelia pitkin;
- Laaja käyttölämpötila-alue: -40 astetta -+ 125 astetta ;
- Asennukseen tai asennuksen poistamiseen ei tarvita työkaluja.
Sovellus:
Datakaapelit, USB-kaapeli, puhelinlinja, verkkolinja suojaamaan ulkoisia sähkömagneettisia häiriöitä.
